FOGNATURE: COME SI RISOLVONO I PROBLEMI DI UNA FOGNATURA INTASATA. Parte 1: Intervento Condominio "Pioppi 1" a Verrone (BI)

PREMESSA.

In questo post, voglio parlarvi di come sistemare una fognatura, sicuramente tutti sanno cosa è, ma quanti sanno come è realizzata o peggio come si ripara?
Ovviamente per rispondere a questi interrogativi bisogna avere anche una piccola esperienza in tali lavori, e naturalmente posso aiutarvi grazie ad un paio di esperienze dirette che ho avuto sul campo sia nella realizzazione del nuovo sia nella pulizia o sistemazione di una vecchia fognatura.
 Io non ho la pretesa di darvi l'unica soluzione possibile ma posso comunque darvi una soluzione pratica del problema in caso di otturazione tubo non risolvibile solo con il solo spurgo.

ECCO QUI IL PRIMO CASO: RECUPERO DI FOGNATURA CONDOMINIALE SATURA E REALIZZAZIONE DI PARTE DI NUOVA FOGNATURA.

Nel nostro primo esempio posto la nostra esecuzione avvenuta al condominio "Pioppi" di Verrone (BI) un vecchio condominio inizio anni 70, di cui avevamo ricevuto l'appalto in assemblea condominiale. Tale condominio è composto da due edifici: Pioppi 1 e Pioppi 2.
Qui sotto in foto la spiegazione dettagliata complessiva di tutto l'intervento vedi foto 1 ed in foto 2 il suo ingrandimento.

1.Planimetria in progetto presso il condominio Pioppi 1 e 2 a Verrone (BI)

Come primo lavoro abbiamo iniziato dal Pioppi 1 (quello in alto in foto 1 in alto a destra ed ingrandito in foto 2 per comprendere la tipologia).

• Rompere l'asfalto e rompere le aiuole e rompere sopra il tubo esistente (il tratto in viola che vedere in alto a destra con le quote)

• demolire la fossa biologica (il circolino rosso nel disegno) causa di continue otturazioni e cattivi odori, ormai non più necessaria in quanto la fognatura comunale esistente ormai collegata al depuratore comunale

• Rifare la linea di scarico (10 mt in totale) con tubazioni di diametro massimo fino ad un Ø di 200 cm con tanto di pozzetti e smaltimento vecchia linea

• Nuovo pozzetto di scarico da 50 x 50

• Reinterro di tutto lo scavo sulla linea così completata e consegna del lavoro finito.

2. Ingrandimento della planimetria di foto 1 in alto per intervento Pioppi 1

AMBIENTAZIONE

 Ecco qui alcune foto generali per capire l'ambiente dei due condomini giusto per capirne il contesto:

3. Foto del Pioppi 1 come si presenta nel cortile interno (il nostro lavoro inizia nell'aiuola li in fondo)

4. Vista a 45° del Pioppi 1 dalla via d'accesso al cortile

5. Foto del Pioppi 2  a 45° sulla via Zumaglini e sul retro Pioppi 1

6. Foto frontale del Pioppi 2 dalla via Zumaglini

INTERVENTO AL PIOPPI 1

Da qui in avanti s'inizia a parlare della realizzazione del lavoro che è iniziato a partire dal condominio Pioppi 1 (argomento di questo post) vedi sia la planimetria di foto 1 sia la foto 2 per capire il nostro lavoro e comprenderne le difficoltà operative. Iniziamo subito con la foto 7, sicuramente non una bella vista, ma questa era una delle conseguenze del intasamento della fogna ed essendo noi stati chiamati per risolvere il problema ci siamo fatti carico anche di coordinare lo spurgo della fossa biologica (Imhoff) esistente. Naturalmente il tutto dopo aver già rotto il marciapiede dietro il Pioppi 1 , vedi sempre la foto 2.

7. Fossa biologica piena del Pioppi 1

Sotto il mio video "Spurgo fossa biologica" per capire come si svuota una fossa biologica piena.



 Spurgo fossa biologica

Nella foto 7 abbiamo il posizionamento della fossa biologica rispetto al condominio (Pioppi 1), dopo lo svuotamento dello spurgo ed inizio rottura della stessa.

8. Posizionamento della fossa biologica del Pioppi 1

Video di demolizione del vecchia fossa biologica

Altro particolare non proprio bellissimo  alla fine della pulizia della fossa biologica (vedi foto 9) ma necessario per far comprendere le difficoltà del caso, ovviamente per poterla fare abbiamo dovuto rimuovere il grande e pesante coperchio in cemento rotondo che vedete benissimo nelle foto 7 e 8 e nel video per  poter arrivare poi a fondo della fossa anche con lo spurgo.

9. Fine pulizia fossa Biologica con spurgo

Da questo punto in avanti si lavora sul "pulito" (se lo paragoniamo con le immagini prese in esame fino ad ora), quindi "sanificata" (demolita e ricoperta di sabbia) la fossa biologica abbiamo iniziato a costruire il pozzetto di capostazione acque nere e bianche nel condominio con 2 anelli in cemento 50 x 50 (qui sotto in foto 10) vediamo il primo anello.

COME FUNZIONA UN IMPIANTO IDRICO?? TE LO SPIEGO (Parte 3 ACQUEDOTTO PRIVATO ed IMPIANTO INTERNO)

Nei precedenti due post abbiamo visto come realizzare nella parte 1 un acquedotto pubblico (su strada pubblica) nella seconda parte invece abbiamo visto la prima diramazione di un acquedotto privato, ho posto diverse immagini tra cui questa dove illustravo il progetto di un nostro intervento edilizio (la Residenza "Cristallo" di Occhieppo Inferiore) e quel reticolato rappresentano (almeno in parte) le utenze necessarie ad approvvigionare un complesso immobiliare di 18 unità immobiliari, ed è particolarmente complesso come la foto sotto mette in risalto.

1. Progettazione utenze Residenza Cristallo

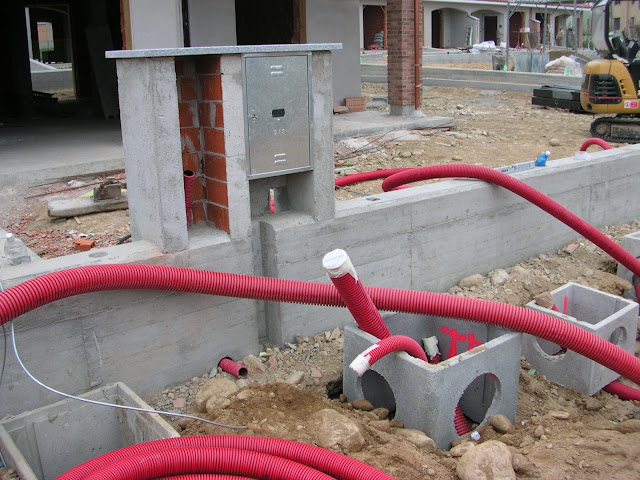

Qui vi lascio una carrellata di foto che individuano le problematiche varie occorse in sede di realizzazione dei quelle utenze: Nella foto una nicchia con sportello utenza gas (sulla parte destra) affiancato da un utenza elettrica (sulla sinistra), entrambi serventi della stessa unità immobiliare. Da notare sotto il passaggio della linea telefonica in passa-cavo corrugato rosso da circa 120 Ø mm e passaggio della linea TELECOM ed ENEL (vedi foto 2,3 e 4) e sono state inserite in questo post, giusto per far capire la complessità dell'opera dovendo realizzare il nostro complesso residenziale.

2. Posizionamento delle tubazioni corrugate TELECOM ed ENEL




3. Altra vista di tubo corrugato





4. Vista estesa dei tubi corrugati TELECOM ed ENEL

Dalla foto 5 torniamo subito a parlare di acquedotto, quali sono i criteri da adottare per il dimensionamento delle rete di distribuzione dell'acqua.

CALCOLO DELLE RETI DI DISTRIBUZIONE.

Il dimensionamento della rete di distribuzione deve garantire che l'apparecchio posto nelle condizioni più sfavorevoli di utilizzazione sia alimentato con il prescritto valore di portata durante i periodi nei quali nella rete si verificano le punte massime di domanda.

Il dimensionamento deve essere fatto sulla base dei seguenti dati:

• portata massima contemporanea per ogni tronco e per l'intera rete (corrisponde alle condizioni di esercizio più gravose);

• massime velocità ammissibili all'interno delle tubazioni;

• pressione di esercizio necessaria.

CALCOLO DELLA PORTATA D'ACQUA MASSIMA CONTEMPORANEA

Per portata massima contemporanea si intende il valore massimo della portata contemporaneamente disponibile per tutte le utenze, o per una parte di esse, servite da una distribuzione, per tutta la durata del periodo più critico (periodo di punta).

La portata massima contemporanea si calcola considerando il numero complessivo delle utenze e per ognuna di esse:

• le caratteristiche dimensionali e funzionali;

• la portata nominale, ossia la minima portata di cui deve poter disporre con una pressione dinamica a monte non minore di 50kPa;

• la frequenza d'uso;

• la durata del tempo di uso nel periodo di punta.

Il metodo da utilizzare per il calcolo è quello detto delle unità di carico (UC). Ad ogni punto di erogazione corrisponde un determinato valore di UC. Sperimentalmente è stato definito il rapporto fra unità di carico (UC) e portate d'acqua (q) ossia in termini matematici la funzione q = f(UC) per i due tipi fondamentali di distribuzione: con vasi dotati di cassetta e con vasi dotati di rubinetto a passo rapido o flussometro.

La norma UNI 9182 riporta le curve che rappresentano graficamente tali funzioni unitamente alle tabelle che forniscono le unità di carico per punto di erogazione e alle tabelle che danno i valori delle portate in corrispondenza delle unità di carico.

Per il calcolo si procede nel modo seguente:

• si assegna per ogni punto di erogazione il valore delle UC sezione per sezione procedendo sino al punto di alimentazione. Nel caso di più apparecchi installati in uno stesso locale è necessario tenere conto della non contemporaneità di utilizzo;

• si converte il valore delle UC in portate espresse in l/s e si sommano tali portate a quelle delle eventuali utenze di tipo continuo (raffreddamenti, umidificatori di apparecchi per il condizionamento dell'aria, innaffiamenti, irrigazioni e simili)

Nella tabella sotto ecco un tabella per unità di carico per le utenze delle abitazioni private.

CALCOLO DEI DIAMETRI DA ADOTTARE PER LE TUBAZIONI.

Il diametro da assegnare ad ogni tubazione è funzione della portata massima contemporanea Q_max;attribuita alla tubazione e della velocità massima ammissibile V_max dell'acqua all'interno della tubazione stessa.

Note  Q_max e V_max  è possibile dimensionare in prima approssimazione un diametro interno delle tubazioni tramite la formula, valida se si utilizza il Sistema Internazionale di unità di misura.

D_{int =} diametro interno

Nel caso si esprimano la portata Q_max in litri al secondo, la velocità V_max in metri al secondo e il diametro in pollici, la formula diventa:

Il diametro interno così ricavato, deve essere arrotondato per eccesso alla categoria merceologica dei tubi in commercio. E' possibile in alternativa alle formule sopra indicate, utilizzare apposite tabelle riportanti le portate di tubi in acciaio in funzione del loro diametro nominale in una tubazione in funzione del diametro e delle unità di carico. Per il dimensionamento delle diramazioni interne delle cucine o dei bagni non è necessario utilizzare formule o tabelle. La buona pratica suggerisce di utilizzare tubi di diametro 1/2" per tutti gli apparecchi sanitari ad eccezione di passi rapidi o flussometri per cui si utilizzano normalmente tubi 3/4" 0 1". E' buona norma collegare gli apparecchi dotati di flussometro direttamente alla colonna sottostante.

(Fonte tabelle e spiegazione: MANUALE DEL GEOMETRA E DEL LAUREATO JUNIOR; Proctor Edizioni)
